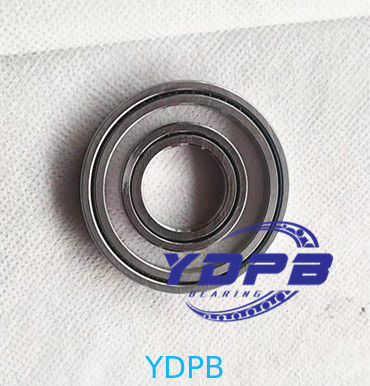

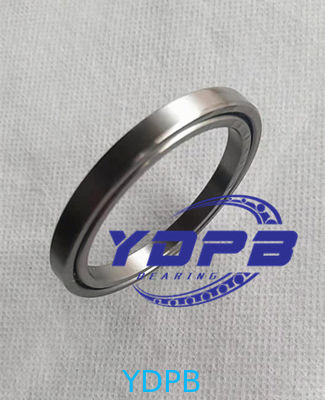

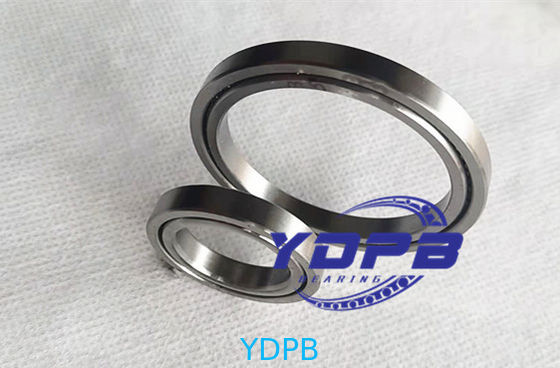

CRBT1055A dünnes Kreuzrollenlager 15x26x5mm für humanoide Roboter/kompakte Handroboter,kompakte Kamera

  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
Herkunftsort China
Markenname YDPB
Modellnummer Die Daten sind in der Tabelle 1 aufgeführt.
Min Bestellmenge 1 Stk.
Preis 1$
Verpackung Informationen kleine Kartons
Lieferzeit 5 bis 8 Wachtage
Zahlungsbedingungen T/T, D/P, D/A, Western Union, MoneyGram,
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.

x
Produktdetails
Material Lager aus Stahl Größe 15x26x5mm
Verwendung Humanoide Roboter, Kompaktkamera, kompakte Handroboter Rollender Körper zylindrische Stahlwalzen
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
Innendurchmesser 15
Außendurchmesser 26
Größe 5
Hinterlass eine Nachricht
Innendurchmesser 15
Produkt-Beschreibung

ZentralbankSuperschlanke Kreuzwalzlager

Super Slim & Slim Typ Crossed Roller Bearing sind extrem kompakte Lager mit zylindrischen Rollen, die senkrecht zwischen den inneren und äußeren Ringen angeordnet sind.

Ein einzelnes Lager kann komplizierte Belastungen wie Radial-, Achs- und Momentbelastungen ertragen.Diese Art des Kreuzrollenlagers kann das Gerät kompakt und hochsteif im Vergleich zu Kugellagern oder konischen Rollenlagern und der Kombination von zwei Kugellagern machen.

Diese Lager werden häufig in rotierenden Teilen von Industrierobotern, optischen Geräten, kollaborativen Robotern, humanoiden Robotern, Radarkommunikation und medizinischer Ausrüstung usw. verwendet.die zu Kompaktheit und Leichtigkeit beitragen.



Eigenschaften

YDPB Kreuzrollenlager sind kompakte Lager, deren Rollen zwischen den inneren und äußeren Ringen abwechselnd einander in rechten Winkeln kreuzen.Sie können Belastungen aus allen Richtungen gleichzeitig aufnehmen, z. B. radialDie Rollen kommen in Linienkontakt mit den Fahrbahnoberflächen, weshalb die elastische Verformung durch Lagerbelastungen sehr gering ist.Diese Lager werden häufig in Drehteilen von Industrierobotern verwendet, Werkzeugmaschinen, medizinische Geräte usw., die Kompaktheit, hohe Steifigkeit und hohe Drehgenauigkeit erfordern.Lager aus Edelstahl oder Lager mit Innen- und Außenringen mit Montageöffnungen sind auf Anfrage erhältlich, Größe maßgeschneidert auch erhältlich.



Parameter

CRBT1055A dünnes Kreuzrollenlager 15x26x5mm für humanoide Roboter/kompakte Handroboter,kompakte Kamera 0

Durchmesser der Welle Modell der Lager Grenzdimensionen (mm) Abmessungen der Schulter Grundlastklasse
Innerer Durchmesser Außendurchmesser Durchmesser des Rollenspielkreises Breite Schmierloch r min (Radial)
C C0 Gewicht
d D dp B/B1 Ein Ds Z.B. kN kN Weigerung
10 Die in Absatz 1 genannte Angabe gilt nicht. 10 21 14.7 5 1 0.15 12.5 17 1.12 0.809 0.01
15 Die Daten sind in der Tabelle 1 aufgeführt. 15 26 19.7 5 1 0.15 17.5 22 1.32 1.10 0.012
20 Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. 20 31 24.7 5 1 0.15 22.5 27 1.49 1.40 0.015
30 Die in Absatz 1 genannten Anforderungen gelten nicht. 30 41 34.7 5 1 0.15 32.5 37 1.89 2.14 0.021
40 Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. 40 51 44.7 5 1 0.15 42.5 47 2.14 2.74 0.027
50 Die in Absatz 1 genannten Anforderungen gelten nicht. 50 61 54.7 5 1 0.15 52.5 57 2.43 3.49 0.032
60 Die in Absatz 1 genannten Anforderungen gelten nicht. 60 71 64.7 5 1 0.15 62.5 67 2.63 4.09 0.038
70 Die Angabe der Größenordnung ist in Anhang I zu finden. 70 81 74.7 5 1 0.15 72.5 77 2.81 4.68 0.044
80 Die in Absatz 1 genannte Regelung gilt nicht. 80 91 84.7 5 1 0.15 82.5 87 3.05 5.43 0.050
90 Die Ausrüstung ist in Form von 90 101 94.7 5 1 0.15 92.5 97 3.19 6.03 0.056
100 Die in Absatz 1 genannte Regelung gilt nicht. 100 111 104.7 5 1 0.15 102.5 107 3.37 6.63 0.061



Typische Anwendungsbereiche

Industrieautomatisierte Roboter-Gemeinsame RV-Reduktionslager für kollaborative Roboter (z. B. UR-Serie), die eine kontinuierliche Drehung von ±360° ermöglichen.

Rotationsarbeitsbank: CNC-Werkzeugmaschine Viertechselgenauigkeit ≤1 Bogensekunde.

Medizinische und optische Ausrüstung CT Scanner Frame: Unterstützt einen Niedrigschwingungsbetrieb (Schwingungswert < 0, mm / s) bei hoher Drehgeschwindigkeit (≥ 3 Rpm).Temperaturanstiegsregelung < 1°C/h

Luft- und Raumfahrt-Radar-Antennenbasis: Beständig gegen extreme Temperaturen von -40 °C bis 120 °C, widerstandsfähig gegen Aufprallbelastungen ≥ 5G
